Rubbers in schakelhevels handbak 200D

Berichtdoor Luke » 15 mei 2018, 20:05

Beste allen,

Graag zou ik de rubbers vervangen van de overgang van de schakelhevels die de versnellingsbak uitkomen naar de schakel stangen.

Origineel zitten er rubbers met een geel plastic ringetje in het midden, dan het rubber zelf en dan een stalen ring welke in het grote oog van de schakelhevel zit geschoven/geperst. -> Zie ook de eerste foto.

De dealer vertelde mij dat dit type rubbers ooit vernieuwd zijn, en dat de grote zwarte 'ballon achtige' rubbers hiervoor in de plaats zijn gekomen. Om deze te monteren dient de stalen ring echter uit de hevel te worden gehaald. Dit lukte mij zo gauw nog niet en ik vroeg mij af wat hier de juiste procedure voor zou moeten zijn. Ik wiel liever niet teveel kracht uitoefenen op de hevels, om geen risico te lopen met de versnellings bak.

Dus: Wat is de beste manier om de oude type rubbers te demonteren zodat ik nieuwe kan plaatsen?

Bijgevoegd wat foto's. Hopelijk is het verhaal een beetje duidelijk.

Minder speling om de pook doet zal het Benz gevoel zeker goed doen :)

PS Alle foto's zijn van internet.
Bijlagen

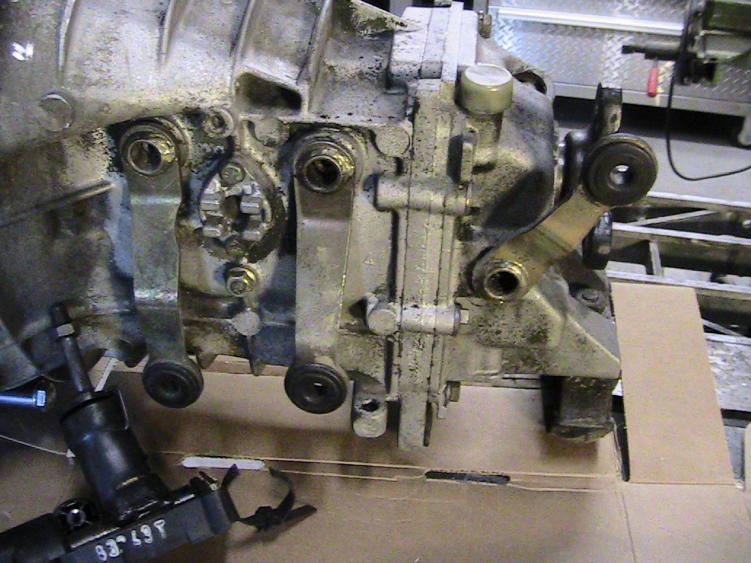

Oud type rubbers met geel ringetje en stalen geperste o.i.d. rand

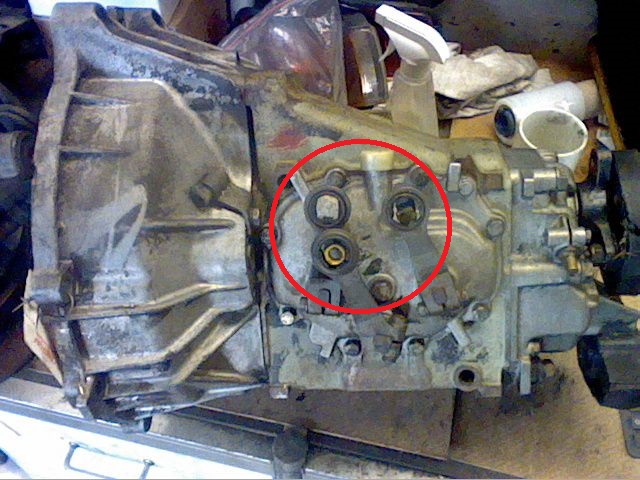

'Nieuw' type rubbers.

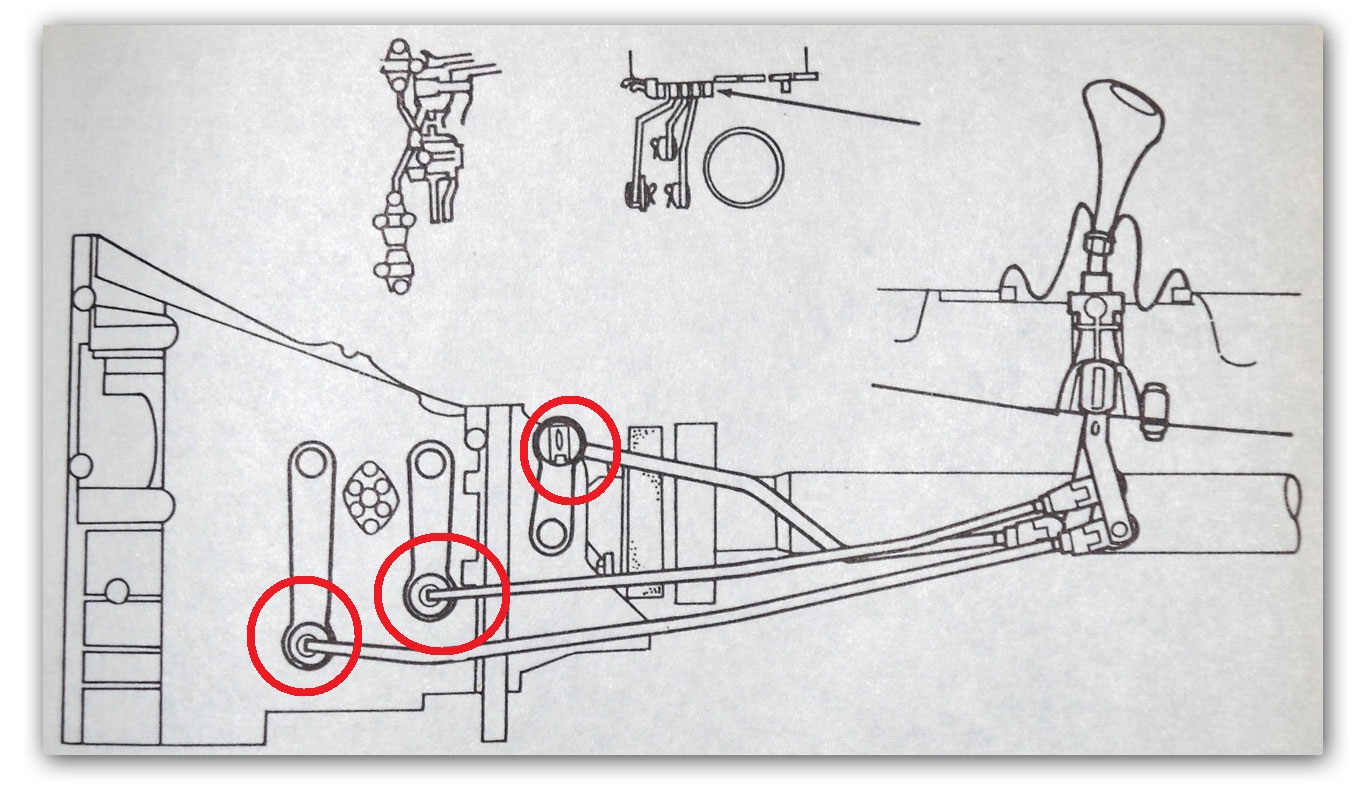

Deze rubbers gaat het om.
Avatar gebruiker
Luke
Senior Boarder
Senior Boarder

Berichten: 149
Geregistreerd: 17 okt 2016, 21:49
Woonplaats: Delft
Roepnaam: Luke
Type wagen: 200D
Bouwjaar: 1977
Automaat: Nee
LPG: Nee
Opmerkingen / andere wagens: Toyota Carina E 2.0 GLI


Re: Rubbers in schakelhevels handbak 200D

Berichtdoor Wiebren240D » 15 mei 2018, 21:16

Hallo Luke

dit gaat met gepast geweld gebeuren.
ik heb zelf een lucht beitel die zet ik tegen de ijzeren rand van het oude rubber en dan even lucht erop en dan gaat ie er echt uit.
wat je ook kunt doen is de hevel van de versnellingsbak afhalen wel even precies merken voor het terug plaatsen.
en dan op de bankschroef leggen en er dan uit tikken en de nieuwe erin zetten.

ik wens je suc6 met het herstel.
met de groeten van Wiebren ut Snits
Avatar gebruiker
Wiebren240D
Platinum Boarder
Platinum Boarder

Berichten: 3927
Geregistreerd: 10 jan 2006, 20:59
Woonplaats: Sneek
Roepnaam: Wiebren
Type wagen: N.n.b.
Bouwjaar: 1975
Automaat: Nee
LPG: Ja
Opmerkingen / andere wagens: 3x W115 1x W116 1x W123


Re: Rubbers in schakelhevels handbak 200D

Berichtdoor Luke » 16 mei 2018, 08:04

Hoi Wiebren,

Bedankt voor je snelle reactie. Ik ga het binnenkort eens proberen op die manier. Heb zelf geen luchthamer, maar nu weet ik in elk geval dat ik die stalen ringen er 'uit kan drukken'. :handgestures-thumbup:
Avatar gebruiker
Luke
Senior Boarder
Senior Boarder

Berichten: 149
Geregistreerd: 17 okt 2016, 21:49
Woonplaats: Delft
Roepnaam: Luke
Type wagen: 200D
Bouwjaar: 1977
Automaat: Nee
LPG: Nee
Opmerkingen / andere wagens: Toyota Carina E 2.0 GLI


Re: Rubbers in schakelhevels handbak 200D

Berichtdoor Maikel91 » 27 mei 2018, 09:51

Ik weet niet of het inmiddels al gelukt is maar ik had hetzelfde type rubbers met een metalen ring erop zitten die heb ik ter plaatse doorgezaagd en de stalen ring naar binnen gevouwen met een schroevendraaier. Misschien wat meer geklooi maar dan kunnen de schakelhevels gewoon blijven zitten.
Ben toen wel vergeten nieuwe clips te bestellen, dus kon nog een keer terug naar de dealer. :oops:
Maikel91
Fresh Boarder
Fresh Boarder

Berichten: 42
Geregistreerd: 15 feb 2012, 14:55
Woonplaats: Flevoland
Type wagen: N.n.b.
Bouwjaar: 1984
Automaat: Nee
LPG: Nee
Opmerkingen / andere wagens: W114 230.6 LPG 1974
W115 200 1973
W123 240D aut 1980
W201 190 carb aut 1984
W602 308 carb 1980


Re: Rubbers in schakelhevels handbak 200D

Berichtdoor Luke » 13 jun 2018, 11:49

Dit staat nog op de planning om te gebeuren. Al vind ik hem nu ook al goed schakelen, je voelt net een paar mm speling. Bedankt voor de tip, het liefst laat ik de hevels aan de bak zitten.
Avatar gebruiker
Luke
Senior Boarder
Senior Boarder

Berichten: 149
Geregistreerd: 17 okt 2016, 21:49
Woonplaats: Delft
Roepnaam: Luke
Type wagen: 200D
Bouwjaar: 1977
Automaat: Nee
LPG: Nee
Opmerkingen / andere wagens: Toyota Carina E 2.0 GLI


Re: Rubbers in schakelhevels handbak 200D

Berichtdoor frits123 » 17 jun 2018, 20:07

Ik heb inderdaad ook de hevels gemerkt op de bak,

vervolgens in de bankschroef de ringen licht ovaal getikt en toen eruit geslagen.

Met een ijzerzaagje doorzagen is de meest correcte wijze en meest geduldige manier :P
frits123
Fresh Boarder
Fresh Boarder

Berichten: 17
Geregistreerd: 24 feb 2018, 14:54
Roepnaam: frits123
Type wagen: 200D
Bouwjaar: 1978
Automaat: Nee
LPG: Nee
